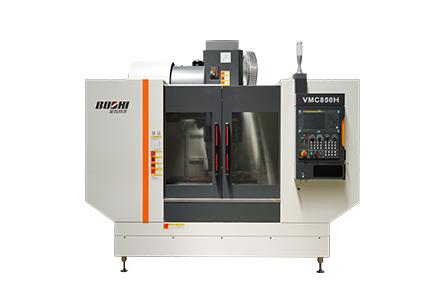

该系列立式加工中心立柱接纳人字型结构，，直联式短鼻端主轴，，XYZ三向接纳着名厂家滚柱线性导轨、静音丝杠。。。适用于3C零件、五金、汽配、模具、仪器仪表等行业的壳体、阀类、盘类和箱壳类零件的铣钻等加工，，适合对中小型模具加工。。。
产品特点：
1）机床整体为C形结构，，接纳人字型立柱，，箱型滑台及底座，，使得机床具有优异的刚性；；；
2）三轴接纳直线转动导轨，，刚性高、响应快、负载能力强。。。
3）三轴进给接纳大扭矩交流伺服电机直连、高精度预拉伸滚珠丝杠结构，，刚性高、热稳固性好；；；
3）整体式主轴，，接纳细密角接触轴承、经由严酷的预紧及动平衡试验，，包管了主轴精度、刚性及热稳固性；；；
4）接纳圆盘刀库，，凸轮机械手换刀机构，，换刀时间仅2.5秒（刀对刀），，节约非切削时间，，最多可容纳24把刀具；；；
适用行业：
适用于汽车、模具、通讯、医疗器材、仪器仪表等行业。。。
|
手艺规格 |
单位 |
VMC1060H |
|
|
事情台 |
事情台面积（宽X长） |
mm |
600×1300 |
|
T型槽（数目-尺寸×间距） |
mm |
5-18×120 |
|
|
允许负载 |
kg |
1000 |
|
|
主轴 |
主轴锥孔 |
/ |
BT40 |
|
主轴电机功率（连续/15min.过载） |
kW |
11/15 |
|
|
主轴最高转速 |
r/min |
12000(直联) |
|
|
行程 |
X轴左右行程 |
mm |
1000 |
|
Y轴前后行程 |
mm |
600 |
|
|
Z轴上下行程 |
mm |
600 |
|
|
主轴端至事情台面距离 |
mm |
80-680 |
|
|
主轴中心至立柱导轨距离 |
mm |
655 |
|
|
进给 |
X、Y轴快速移动速率 |
m/min |
36 |
|
Z轴快速移动速率 |
m/min |
32 |
|
|
最大切削进给速率 |
mm/min |
10000 |
|
|
刀库 |
刀库容量 |
pcs |
24 |
|
最大刀具重量 |
kg |
8 |
|
|
精度 |
定位精度(GB/T18400) |
mm |
0.010/0.010/0.010 |
|
重复定位精度(GB/T18400) |
mm |
0.008/0.006/0.008 |
|
|
主轴径跳精度 |
mm |
0.003 |
|
|
主轴端跳精度 |
mm |
0.005 |
|
|
其它 |
气源流量 |
L/min |
350 |
|
气压 |
MPa |
0.6-0.8 |
|
|
机床毛重 |
kg |
7500 |
|
|
机床净重 |
kg |
7000 |
|
|
形状尺寸 |
mm |
3200× 2750×3200 （不含排屑器） |
|
|
项目 |
单位 |
VMC1167H |
VMC1270H |
VMC1380H |
|
|
事情台 |
形状尺寸（W×L） |
mm×mm |
650×1200 |
700×1400 |
810×1500 |
|
T型槽 |
mm |
5-18（H8） |
5-18（H8） |
7-22（H8） |
|
|
T型槽间距 |
mm |
110 |
110 |
110 |
|
|
最大承重 |
kg |
1000 |
1000 |
1500 |
|
|
主轴 |
主轴锥孔 |
|
BT40 |
BT50 |
BT50 |
|
主轴功率 |
kW |
11/15 |
15/18.5 |
11/15 |
|
|
主轴最大扭矩 |
Nm |
280(带减速机) |
365（配α电机） |
382(带减速机) |
|
|
主轴最高转速 |
r/min |
8000（连续可调） |
6000（连续可调） |
8000（连续可调） |
|
|
拉钉型号 |
|
MAS403 P40T-Ⅰ |
MAS403 P50T-Ⅰ |
MAS403 P50T-Ⅰ |
|
|
行程 |
左右行程（X向） |
mm |
1100 |
1200 |
1300 |
|
前后行程（Y向） |
mm |
650 |
700 |
800 |
|
|
上下行程（Z向） |
mm |
700 |
700 |
700 |
|
|
加工规模 |
主轴中心至立柱导轨距离 |
mm |
715 |
760 |
855 |
|
主轴端面至事情台面距离 |
mm |
90-790 |
60-760 |
170-870 |
|
|
进给（直联） |
最高进给速率（X/Y/Z） |
mm/min |
10000 |
10000 |
10000 |
|
快速移动速率（X/Y/Z） |
m/min |
32/32/32 |
24/24/20 |
30/30/24 |
|
|
X、Y、Z轴电机功率 |
kW |
≥3 |
≥3 |
≥3 |
|
|
刀库 |
刀库容量 |
把 |
24圆盘刀库 |
24圆盘刀库 |
24圆盘刀库 |
|
最大刀具重量 |
kg |
8 |
15 |
15 |
|
|
最大刀具直径 |
mm |
Φ80（满刀）/φ120（临空刀） |
Φ110（满刀）/φ200（临空刀） |
Φ110（满刀）/φ200（临空刀） |
|
|
最大刀具长度 |
mm |
300 |
350 |
350 |
|
|
刀对刀换刀时间 |
s |
2.5 |
2.9 |
2.9 |
|
|
其他 |
电源 |
kVA |
30 |
40 |
35 |
|
机床净重 |
kg |
6000 |
8000 |
9500 |
|
|
气源流量 |
L/min |
350 |
350 |
350 |
|
|
气压 |
MPa |
0.6-0.8 |
0.6-0.8 |
0.6-0.8 |
|
|
体积（长×宽×高） |
mm |
3300×2800×3100（不含排屑器） |
3600×3200×3100（不含排屑器） |
3800×3100×3300（不含排屑器） |
|
|
精度检测 |
X、Y、Z轴定位精度 |
mm |
X:0.010 Y:0.010 Z:0.010 |
X:0.010 Y:0.010 Z:0.010 |
X:0.010 Y:0.010 Z:0.010 |
|
X、Y、Z轴重复定位精度 |
mm |
X:0.006 Y:0.006 Z:0.006 |
X:0.006 Y:0.006 Z:0.006 |
X:0.006 Y:0.006 Z:0.006 |
|
|
主轴径跳精度 |
mm |
0.003 |
0.003 |
0.003 |
|
|
主轴端跳精度 |
mm |
0.005 |
0.005 |
0.005 |
|
|
手艺规格 |
单位 |
VMC1580H |
VMC1690H |
|
|
事情台 |
事情台面积（宽X长） |
mm |
800×1700 |
800×1800 |
|
T型槽（数目-尺寸×间距） |
mm |
7-22×110 |
5-18×160 |
|
|
允许负载 |
kg |
1500 |
1750 |
|
|
主轴 |
主轴锥孔 |
/ |
BT50 |
BT50 |
|
主轴电机功率（连续/15min.过载） |
kW |
22/26 |
22/26 |
|
|
主轴最高转速 |
r/min |
6000 |
6000 |
|
|
行程 |
X/Y/Z轴行程 |
mm |
1500/800/700 |
1700/900/800 |
|
主轴端至事情台面距离 |
mm |
140-840 |
160-960 |
|
|
主轴中心至立柱导轨距离 |
mm |
868 |
1030 |
|
|
进给 |
X/Y/Z轴快速移动速率 |
m/min |
30/30/24 |
24/24/20 |
|
刀库 |
刀库容量 |
pcs |
24 |
24 |
|
其他 |
机床毛重 |
kg |
13000 |
14500 |
|
形状尺寸（含排屑器） |
mm |
5000×3750×3100 |
5800×3150×3600 |
|
